檢測對象
檢測范圍
檢測原理
應用行業

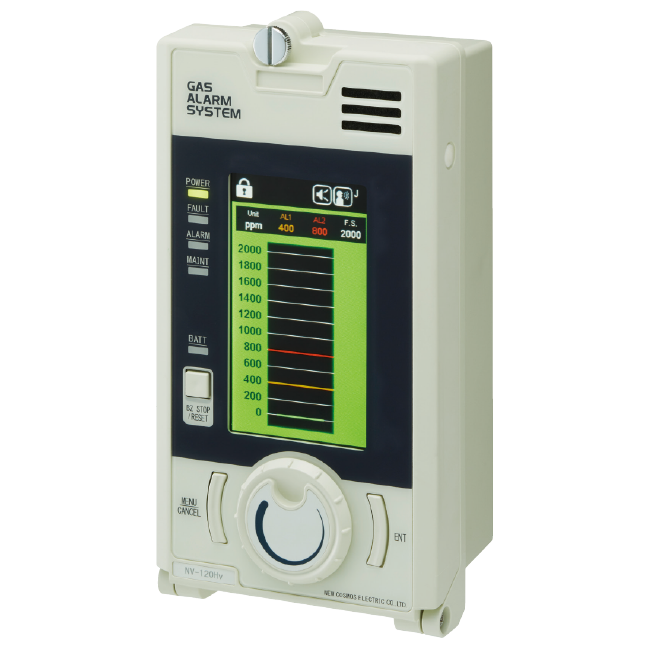

產品描述：指示計報警部
?
01.產品特點
·? 優秀的可視性及操作性，小型·高性能的報警指示部
·? 顏色或圖標的畫面顯示一目了然，即使從遠處也具有報警可視性
·? 能夠確認多達30件的歷史記錄?？梢詫ΜF(xiàn)場進行趨勢管理，有助于提高安保
·? 操作旋鈕和醒目的按鍵，以及一目了然的菜單欄，輕松操作
·? 為適應多樣化的使用環境，預置日語·英語·漢語·韓語可供選擇，并且能夠同時選擇2種語言使用
·? 搭配保安電源（選購品），停電時也可以安心使用，能夠在停電后的2小時內持續監測，最大可持續至7天
?
02.產品參數
| 型號 | NV-120Cv? | NV-120Ci? | NV-120Hv | NV-120Hi? | NV-120Mx | NV-120Dx | NV-120Sx |
| 檢測原理 | 接觸燃燒式 | 熱線型半導體 | — (4-20mA輸入) | 定電位電解式 | 隔膜伽伐尼式電池式 | ||
| 檢測對象氣體 | 可燃性氣體 | 根據檢測部的規格 | 毒性氣體 半導體材料氣體 | 氧氣 | |||
| 檢測范圍 | 根據氣體檢測部的規格而定 | ||||||
| 電源電壓 | AC規格: AC100~240V±10%或DC規格: DC24V(DC18~26.4V)※1 | ||||||
| 外部輸出 | ·電源輸出: DC24V±10%最大0.3A | ||||||
| ·信號輸出: 4-20mA模擬輸出或1-5V輸出※1 故障時為0.6mA以下(4-20mA規格)或0.25V以下(1-5V規格) | |||||||
| ·1段報警接點輸出: 1a或1b※1無電壓AC250V 2A、DC30V 2A | |||||||
| ·2段報警接點輸出: 1a或1b※1無電壓AC250V 2A、DC30V 2A | |||||||
| ·故障接點輸出: 1a或1b※1無電壓AC250V 2A、DC30V 2A | |||||||
| ·蜂鳴接點: 1a無電壓AC250V 2A、DC30V 2A | |||||||
| 顯示 | 彩色液晶(條形圖顯示) | ||||||
| 狀態顯示 | 電源LED: 綠、報警LED: 紅(1段報警:閃、2段報警:閃爍)、故障LED: 黃 | ||||||
| 報警顯示 | ·1段報警: 報警LED紅燈閃爍+液晶顯示+蜂鳴音(長間隔斷續音)+語音報警信息「氣體泄漏警報」 | ||||||
| ·2段報警: 報警LED紅等閃爍+液晶顯示+蜂鳴音(短間隔斷續音)+語音報警信息「氣體泄漏警報」 | |||||||
| 故障顯示 | 故障LED黃燈點亮十液晶顯示十蜂鳴音(短間隔斷續音)十語音報警信息※3 | ||||||
| 報警模式※1 | 自我保持或自動復位式 | ||||||
| 報警設定值 | 根據規格而定 | ||||||
| 報警精度 | 根據檢測部的規格 | ||||||
| 報警延遲 | 根據檢測部的規格 | ||||||
| 符合標準 | 歐州EMC指令(2014/30/EU)※4、歐州RoHS指令(2011/65/EU)※5 | ||||||
| 機身顏色 | 機身樹脂顏色:DIC546 1/2 保安電源組件金屬板部分涂裝顏色:芒賽爾色10Y8.5/1 | ||||||
| 重量 | 無保安電源:約750g、有保安電源:約2.2kg | ||||||
| 外形尺寸 | 無保安電源:W113mmXD77mmXH219mm? 、 有保安電源:W113mmxD115mmxH234mm | ||||||
| 使用溫度范圍 | 無保安電源:-10℃~+50℃、有保安電源:0~40℃ 溫度無劇烈變化 | ||||||
| 使用濕度范圍 | 0~90%RH ※無結露現象 | ||||||
| 安裝方法※1 | 壁掛式或儀表板嵌入式 | ||||||
| 保護等級 | 安裝完畢狀態下IP2X | ||||||
| 保安電源規格 ※1※6 | 無間歇性監測模式: 停電后，連續監測氣體泄漏達120分鐘以上 | ||||||
| 有間歇性監測模式※7※8:停電后，120分鐘期間為連續監測，之后，進行間歇性監測(每15分鐘運行10秒) | |||||||
| (間歇性監測持續時間:長達7天(擴散式)、長達2天(吸引式)) | |||||||
※1.訂貨前指定。
※2.連接檢測器所消耗的電源除外。
※3.根據故障內容不同，語音信息也會有所不同。
※4.僅限NV-120Mx的DC規格。
※5.所有機型均未涉及歐洲RoHs指令中規定的特定有害物質。
※6.保安電源規格僅限AC規格。
※7.僅限NV-120Ci、NV-120Cv的AC規格。
※8.間歇性監測時的報警精度不適用于此。因此，與連續監測時相比，可能會根據不同的氣體濃度發出警報。
| 消耗電力※2 | ||||
| 規格 | AC規格 | DC規格 | ||
| 標準 | 最大 | 標準 | 最大 | |
| 無保安電源 | 2. 0VA | 3.4VA | 2.0W | 3.4W |
| 有保安電源 | 2. 1VA | 4.7VA | — | — |
