檢測對象
檢測范圍
檢測原理
檢測方式
應用行業

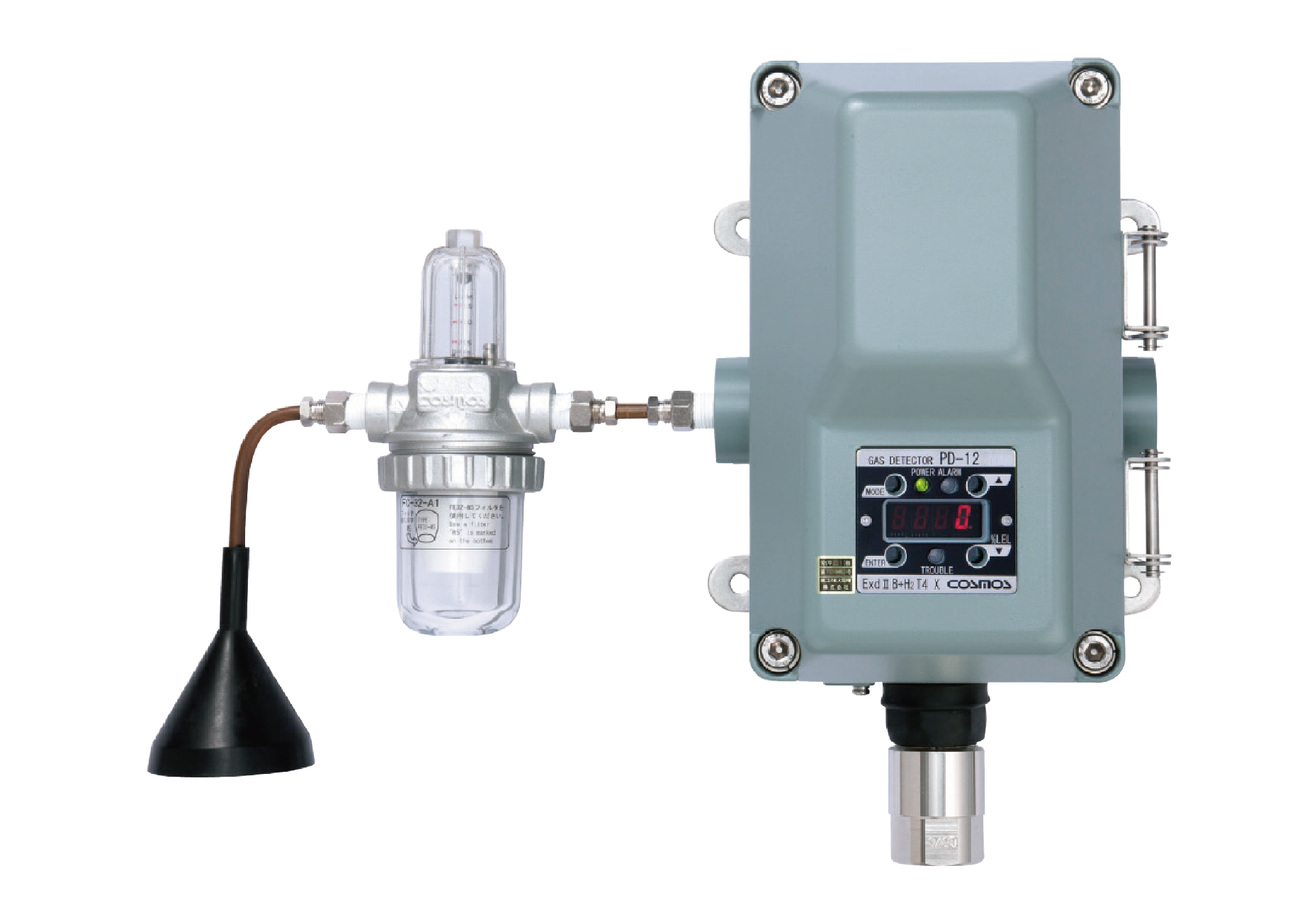

產品描述：流量低下檢測功能
?
01.產品特點
·??帶有濃度，警報顯示功能
·??磁石棒操作，維護維修簡單方便
·??采用插拔式傳感器，更換方便
·??有流量低下檢測功能
·??隔爆型外殼設計 Ex dⅡB+H2T4 Gb
·??防水·防塵構造，保護等級IP66
?
02.產品參數
| 型號 | PD-12 | ||
| 檢測原理 | 熱線型半導體式 | 接觸燃燒式 | 氣體熱傳導式 |
| 檢測對象氣體 | 根據規格而定 | ||
| 檢測方式 | 泵吸引式 | ||
| 吸引流量 | 0.5L/min以上 | ||
| 檢測范圍 | 根據規格而定 | ||
| 報警設定值 | 根據規格而定 | ||
| 報警精度 | 可燃性氣體：同等條件下報警設定值的±25% | ||
| 毒性氣體：同等條件下報警設定值的±30% | |||
| 報警延遲 | 可燃性氣體：報警設定值濃度的1.6倍氣體下，反應時間30秒以內 | ||
| 毒性氣體：報警設定值濃度的1.6倍氣體下，反應時間60秒以內 | |||
| 報警顯示 | 氣體報警：紅色LED閃爍 | ||
| 故障報警：黃色LED閃爍（傳感器斷線、傳感器零點低下、流量低下、電源電壓異常等） | |||
| 外部輸出 | 氣體濃度模擬信號：DC4 - 20mA（電源負極共用） | ||
| 氣體報警和故障接點※1? 1a無電壓接點/自動復位（額定電壓：AC250V 0.5A或DC30V 0.5A負載電阻） | |||
| 氣體濃度顯示 | LED顯示屏：4位數字顯示 | ||
| 操作方法 | 4點磁性開關 | ||
| 防爆結構 | Ex dIIB+H?T4 Gb | ||
| 保護等級 | IP66 | ||
| 適用電源線 | 電纜線外徑：Φ11 ~ 15 | ||
| 6芯信號屏蔽線：CVV-S 1.25mm2或2.0mm2 | |||
| 使用溫濕度范圍※2 | 溫度：-10°C ~ +50°C | ||
| 濕度：10 ~ 90%RH（0°C ~ 50°C） | |||
| 電源 | DC24V（±20%） | ||
| 消耗電力 | 最大7.5W | ||
| 外形尺寸 | W133×H289×D132mm（突出部分除外） | ||
| 重量 | 約5.2kg | ||
| 選購品 | 流量低下檢測功能（達到0.3L/min以下開始報警） | ||
※1 報警器接點為標準規格。作為故障接點使用時需要指定。
※2 無劇烈的溫度濕度變化，無結露。
?
03.產品應用案例
→ 風洞實驗汽車尾氣安全監控系統（點擊跳轉）
→ 加氫站氣體安全應用案例（點擊跳轉）
?
04.可連接報警器
·??UV-810（多點檢測）
·? V3系列（面板嵌入式）
·??NV-100M（單點檢測）
